Đặc điểm sản phẩm quạt công nghiệp
Quạt là thiết bị dùng để vận chuyển và phân phối không khí. Có 2 loại quạt là quạt dùng trong hệ thống đều hòa và quạt thông gió công nghiệp.

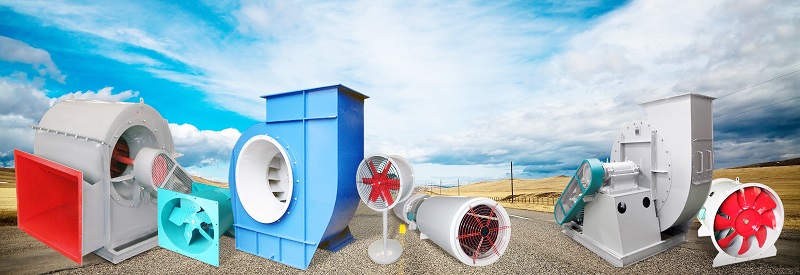

Các sản phẩm quạt công nghiệp
Mỗi loại quạt đều phụ thuộc 2 thông số cơ bản
Lưu lượng gió, V, m3/s, m3/hr
Cột áp Hq, Pa hoặc mmH2O
Các loại quạt công nghiệp tăng áp có cấu tạo, được sản xuất cho phép lắp đặt ở nhiều vị trí địa hình, không gian chật hẹp khác nhau,nhiệm vụ cung cấp khí sạch, thông thoáng gió, hút khói, hút bụi trong hành lang, tăng áp cho lối cầu thang thoát hiểm, nơi đang xảy ra hỏa hoạn trong các tòa nhà cao tầng.
Có nhiều cách để phân loại quạt công nghiệp:
- Theo công dụng: quạt thông gió, quạt khói, quạt hút bụi, quạt thông hơi,….
- Theo cột áp: quạt hạ áp, quạt trung áp, quạt cao áp
- Phân loại tho đặc tính khí động học: quạt ly tâm và quạt hướng trục
Đặc điểm chung các loại quạt tăng áp cầu thang
Quạt ly tâm tăng áp cầu thang
Hướng gió đi vào theo hướng vuông góc trục quay, cột áp tạo ra do ly tâm. Do vậy, cần lắp đặt các đường ống dẫn gió để tạo áp suất lớn.

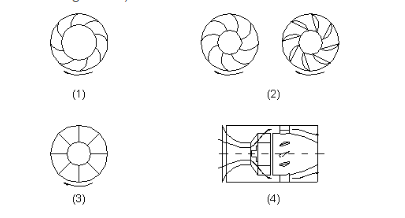

Cấu tạo các loại quạt ly tâm
Phân loại: Quạt ly tâm thường chia thành các loại sau
- Quạt ly tâm cánh cong về phía trước ( Forward Curve – FC)
- Quạt ly tâm cánh nghiêng về phía sau ( Backward Inclined – BI)
- Quạt ly tâm cánh hướng kính ( Radial Blade – RB)
- Quạt ly tâm dạng ống ( Tubular Centrifugal – TC)

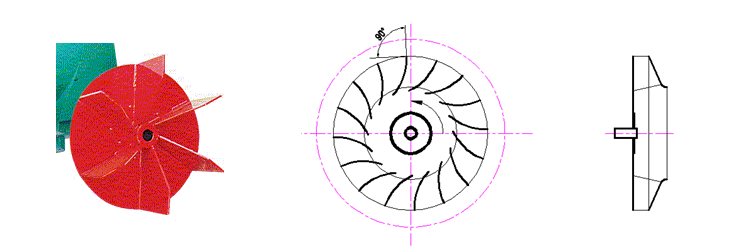

Quạt ly tâm cánh nghiêng về phía sau
Nguyên lý hoạt động chung của quạt ly tâm:
Không khí được guồng cánh quay hút vào bên trong và ép vào thành vỏ quạt.
Vỏ quạt ly tâm dược thiết kế có cấu tạo đặc biệt để biến áp suất động thành áp suất tĩnh lớn hơn ở đầu ra, và đồng thời đổi hướng chuyển động của luồng gió.
Mô-tơ dẫn động thường gắn trực tiếp lên trục quạt hoặc dẫn động bằng đai.
Quạt hướng trục tăng áp cầu thang
Không khí được đưa vào và đi ra dọc theo hướng trục.
Quạt hướng trục hoạt động với lưu lượng lớn, áp suất bé.

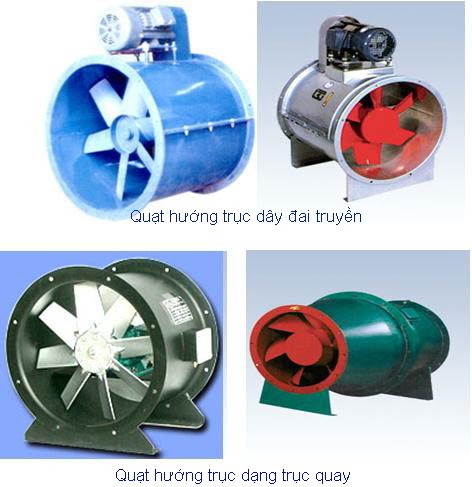

Quạt hướng trục tăng áp
Quạt hướng trục tăng áp lắp đặt trong các hệ thống, công trình không dùng ống dẫn gió hoặc có đường ống dẫn gió rất ngắn.
Đối với quạt hướng trục, có đặc tính lớn phụ thuộc vào tỷ số đường kính chân cánh và đỉnh cánh Rh= Do/D1.
Phân loại quạt hướng trục thông dụng
- Quạt hướng trục dạng chong chóng.
- Quạt hướng trục dạng ống.
- Quạt hướng trục có cánh hướng.
